| 安裝指導 |
| 發布日期：2021年07月01日 |
|
|
1.安裝量水堰槽
使用本儀表測量流量，在明渠上必須要有量水堰槽。量水堰槽的構造和安裝方法見說明書第七章“量水堰槽構造及安裝的技術參考”。也可以參考其他量水堰槽技術文件，例如國家計量檢定規程《明渠堰槽流量計》JJG711-90。如果選用的量水堰槽，不是儀表內預裝水位-流量表的類型。需要知道該量水堰槽的水位-流量關系，并根據該關系制作水位-流量表。設置儀表參數時，“儀表種類”選“自定義堰槽”，并向儀表內逐點設置水位-流量表。
2.
安裝探頭
探頭要安在探頭支架上。產品出廠沒有配支架，需要根據現場所使用的量水槽的構造條件自行加工。加工方法參見圖十。探頭支架可以做成“門”字形，安裝時跨裝在渠道上。如果渠側墻允許，也可以用兩根角鋼做探頭支架，如圖十。 |
圖十、探頭支架的加工方法 |
探頭在渠道上的安裝位置依據國家計量檢定規程《明渠堰槽流量計》JJG711-90里規定。三角堰、矩形堰要安裝在堰板上游，距離堰板相當于最大過堰水深的3倍～4倍的位置；巴歇爾槽在進口收縮段的1/3位置（參見圖十一）。
安裝探頭時，校正棒要朝下。探頭和支架固定要牢靠，不能活動。探頭一旦活動，水位基準點就變化了，影響測量的準確度。 |
|

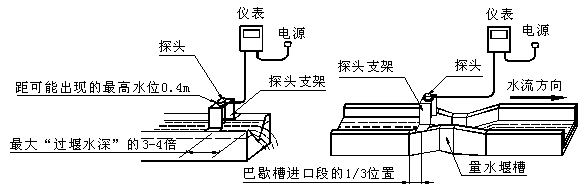

圖十一、探頭的安裝位置 |
|
由于探頭發出的超聲波有一定的張角。安裝探頭時，注意不要使聲波傳播的路徑上有多余反射面（參見圖十二） |
3、安裝儀表
儀表背面有四個掛鉤。儀表出廠時，配有兩個兩端帶孔的支板。把支板釘在墻上，利用儀表背面的掛鉤掛在墻上（圖十三）。
儀表附近應安裝交流220V的三孔插座，中心孔接地。用拔插儀表上的電源插頭接斷電。
儀表下面有四個PG7過線孔。可以向儀表內接入外徑φ4～φ6的引線。穿入導線后，要把過線孔的鎖母擰緊。不使用的過線孔，也要用一段短導線插入過線孔內，然后擰緊。不使外部氣體進入儀表內部，可以延長儀表使用壽命。 |
圖十二、不能有多余的反射面
|
 |
4、設置參數
儀表安裝后，須通過按鍵設置參數，以適合應用。
做為流量計使用，有兩組參數是必須設置的：
①、校對儀表的液位。
參見說明書第十章第1節，或附錄四、首次安裝最簡設置。
②、設置儀表的水位-流量表。
參見說明書第十章第2節，或附錄四、首次安裝最簡設置。
圖十三、掛壁安裝
|
|
