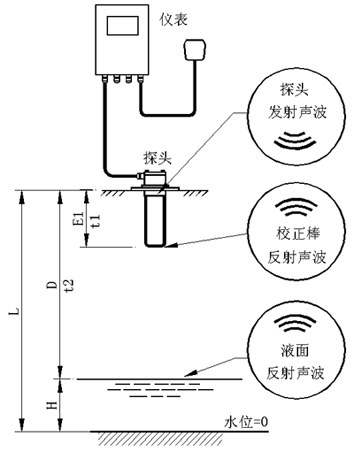

本儀表采用超聲波回聲測距法測液位。探頭固定安裝在量水堰槽水位觀測點上方（水位觀測點的位置見堰槽構造說明）。探頭對準水面，向水面發射超聲波。超聲波經過E1距離，碰到校正棒。一部分超聲波能量被校正棒反射，并被探頭接收（儀表顯示器上用“ ”和“ ”提示是否收到“校波”）。儀表記下這段時間的長度t1。超聲波的另一部分能量繞過校正棒，到達水面。這部分能量被水面反射后，被探頭接收（儀表顯示器上用“”和“”提示是否收到“回波” ）。儀表記下這段時間的長度t2。儀表根據t1與t2的比例，乘以E1，求出水面到探頭的距離D，D=E1*t2/t1。 |
 |
安裝儀表時，通過按鍵設置探頭到“水位=0”的距離L（“系統參數” [09/33]“探頭距離”）。儀表從內存讀取參數L，用L減去D，差值H就是液位（H=L-D）。
由于產品生產中,E1的長度不完全一致；電路的延遲也不一致。儀表實際計算液位時使用的運算式為：H=L-KD，其中“K”為修正系數。“K”的數值要經過標定來確定。儀表的參數表中“系統參數”[10/33]“修正系數”用于存儲“K”，儀表出廠時的標定值記在儀表箱體的右側標簽上。 |
|
|
