矩形堰可按圖十八加工。水位-流量對應關系如表二、三、四、五。矩形堰的水位-流量關系主要取決于堰口寬的“b”。也與上游渠道寬“B”和堰坎高“p”有關。如使用圖十八的矩形堰，可以在參數表“液位-流量對應表” ?[1/55]“堰槽種類”內選“250矩形堰”、“500矩形堰”等。儀表內已有水位流量表。 |

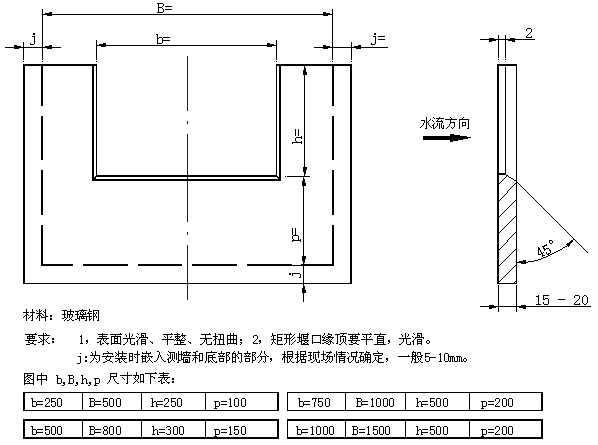

圖十八、矩形堰的構造 |
| 表二 0.25米矩形堰水位流量對應表 水位單位：米 流量單位：升/秒 |
| 水位 |
0.000 |
0.010 |
0.020 |
0.030 |
0.040 |
0.050 |
0.060 |
0.070 |
0.080 |
0.090 |
流量 |
0.0000 |
0.0.5112 |
1.3506 |
2.4265 |
3.6969 |
5.1374 |
6.7315 |
8.4670 |
10.335 |
12.327 |
水位 |
0.100 |
0.110 |
0.120 |
0.130 |
0.140 |
0.150 |
0.160 |
0.170 |
0.180 |
0.190 |
流量 |
14.438 |
16.662 |
18.995 |
21.433 |
23.973 |
26.611 |
29.347 |
32.176 |
35.096 |
38.107 |
水位 |
0.200 |
0.210 |
0.220 |
0.230 |
0.240 |
0.250 |
0.260 |
0.270 |
0.280 |
0.290 |
流量 |
41.206 |
44.391 |
47.662 |
51.016 |
54.453 |
57.971 |
- |
- |
- |
- |
|
| 表三 0.5米矩形堰水位流量對應表 水位單位：米 流量單位：升/秒 |
水位 |
0.000 |
0.010 |
0.020 |
0.030 |
0.040 |
0.050 |
0.060 |
0.070 |
0.080 |
0.090 |
流量 |
0.0000 |
1.0199 |
2.6965 |
4.8477 |
7.3906 |
10.277 |
13.475 |
16.960 |
20.715 |
24.724 |
水位 |
0.100 |
0.110 |
0.120 |
0.130 |
0.140 |
0.150 |
0.160 |
0.170 |
0.180 |
0.190 |
流量 |
28.976 |
33.461 |
38.171 |
43.098 |
48.236 |
53.579 |
59.123 |
64.864 |
70.769 |
76.917 |
水位 |
0.200 |
0.210 |
0.220 |
0.230 |
0.240 |
0.250 |
0.260 |
0.270 |
0.280 |
0.290 |
流量 |
83.224 |
89.713 |
96.382 |
103.23 |
110.25 |
117.44 |
124.81 |
132.34 |
140.05 |
147.92 |
水位 |
0.300 |
0.310 |
0.320 |
0.330 |
0.340 |
0.350 |
0.360 |
0.370 |
0.380 |
0.390 |
流量 |
155.95 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
| 表四 0.75米矩形堰水位流量對應表 水位單位：米 流量單位：升/秒 |
水位 |
0.000 |
0.020 |
0.040 |
0.060 |
0.080 |
0.100 |
0.120 |
0.140 |
0.160 |
0.180 |
流量 |
0.0000 |
4.0552 |
11.132 |
20.327 |
31.296 |
43.844 |
57.843 |
73.204 |
89.858 |
107.75 |
水位 |
0.200 |
0.220 |
0.240 |
0.260 |
0.280 |
0.300 |
0.320 |
0.340 |
0.360 |
0.380 |
流量 |
126.85 |
147.11 |
168.52 |
191.04 |
214.65 |
239.35 |
265.12 |
291.94 |
319.80 |
348.71 |
水位 |
0.400 |
0.420 |
0.440 |
0.460 |
0.480 |
0.500 |
0.520 |
0.540 |
0.560 |
0.580 |
流量 |
378.64 |
409.60 |
441.57 |
474.56 |
508.56 |
543.57 |
- |
- |
- |
- |
|
| 表五 1米矩形堰水位流量對應表 水位單位：米 流量單位：升/秒 |
水位 |
0.000 |
0.020 |
0.040 |
0.060 |
0.080 |
0.100 |
0.120 |
0.140 |
0.160 |
0.180 |
流量 |
0.0000 |
5.3759 |
14.730 |
26.847 |
41.257 |
57.692 |
75.975 |
95.978 |
117.60 |
140.78 |
水位 |
0.200 |
0.220 |
0.240 |
0.260 |
0.280 |
0.300 |
0.320 |
0.340 |
0.360 |
0.380 |
流量 |
165.44 |
191.54 |
219.03 |
247.88 |
278.05 |
309.53 |
342.29 |
376.31 |
411.57 |
448.05 |
水位 |
0.400 |
0.420 |
0.440 |
0.460 |
0.480 |
0.500 |
0.520 |
0.540 |
0.560 |
0.580 |
流量 |
485.75 |
524.64 |
564.72 |
605.98 |
648.41 |
692.00 |
- |
- |
- |
- |
|
| |
| 矩形堰安裝在渠道上如圖十九。堰板要豎直，要安在渠道的中軸線上。儀表的探頭安裝在距堰板0.5m～1m的位置。 |
 |
| |
