| 儀表測流量原理 |
| 發布日期：2021年07月01日 |
|
|

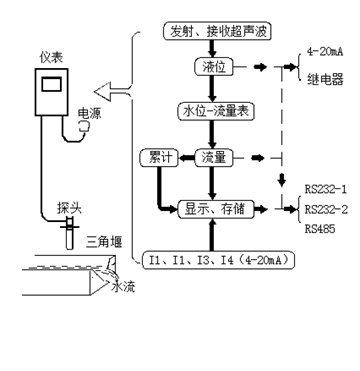

儀表控制探頭發射和接收超聲波。按圖九的過程轉為液位（單位：m）。再查水位-流量表，把液位轉成流量（單位可以是：L/s，m3/h，或m3/s）。
水位-流量表是存儲在儀表里的一組數據。通過儀表上的按鍵可以向儀表的存儲器中輸入。本儀表的水位-流量表是按相等的液位間隔存儲的。例如使用三角堰時，液位的間隔設為為“0.01m”。儀表的內存中存有：液位=“0.00m”時對應的流量=“0.0000L/s”；液位=“0.01m”時 對應的流量=“0.0136L/s”；液位=“0.02m”時對應的流量=“0.0772 L/s”；液位=“0.03m”時對應的流量=“0.2127L/s”……。允許設置最多50個點的液位及對應的流量數據。一些常用的液位-流量表已預先設置在儀表內。使用時通過參數表選擇對應的堰槽種類就可以得到相應的水位-流量表。堰槽種類選“自定義”時，需逐點設入水位-流量數據
。
|
|
|
| 儀表把瞬時流量按時間累加，得出累計流量。累計流量共8位數字。當累計滿8位時，回零，重新累計。不管是由于儀表自己累計滿8位回零，或是人為通過按鍵清除累計使累計回零，儀表都會記憶回零的時間。并在顯示屏 “累計流量清零時間”的位置上顯示出來。
|
|
|
